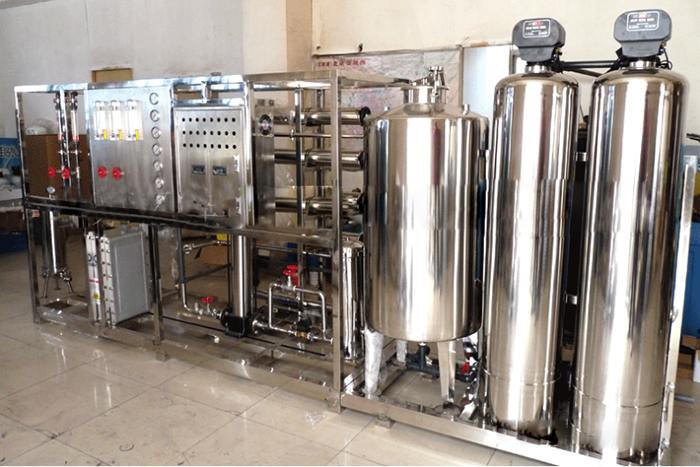

醫用注射劑純化水設備zl-zsj001

醫用注射劑純化水設備

　　設備基本配置：
　　產品名稱：醫用注射劑純化水設備
　　型號：zl-zsj001
　　額定頻率：50（Hz）
　　額定功率：2000（w）
　　進水壓力：0.3（Mpa）
　　供水量 ：5000（L/h）
　　外形尺寸：8000*3000*20000（cm）
　　電壓：380（V）
　　凈重：1000

　　制藥用水分類及水質標
　　1、制藥用水(工藝用水：藥品生產工藝中使用的水，包括飲用水、純化水、注射用水)分類
　　1）飲用水（Potable-Water）：通常為自來水公司供應的自來水或深井水，又稱原水，其質量必須符合國家標準GB5749-85《生活飲用水衛生標準》。按2000中國藥典規定，飲用水不能直接用作制劑的制備或試驗用水。
　　2）純化水（Purified Water）：為原水經蒸餾法、離子交換法、反滲透法或其他適宜的方法制得的制藥用的水、不含任何附加劑。純化水可作為配制普通藥物制劑的溶劑或試驗用水，不得用于注射劑的配制采用離子交換法、反滲透法、超濾法等非熱處理制備的純化水一般又稱去離子水。采用特殊設計的蒸餾器用蒸餾法制備的純化水一般又稱蒸餾水。
　　3）注射用水（Water for Injection）：是以純化水作為原水，經特殊設計的蒸餾器蒸餾，冷凝冷卻后經膜過濾制備而得的水。注射用水可作為配制注射劑用的溶劑。
　　4）滅菌注射用水（Sterile Water for Injection）：為注射用水依照注射劑生產工藝制備所得的水。滅菌注射用水用于滅菌粉末的溶劑或注射液的稀釋劑。
　　2、制藥用水的水質標準
　　1）飲用水：應符合中華人民共和國國家標準《生活飲用水衛生標準》（GB5749-85）
　　2）純化水：應符合《2000中國藥典》所收載的純化水標準。
　　在制水工藝中通常采用在線檢測純化水的電阻率值的大小，來反映水中各種離子的濃度。制藥行業的純化水的電阻率通常應≥0.5MΩ.CM/25℃,對于注射劑、滴眼液容器沖洗用的純化水的電阻率應≥1MΩ.CM/25℃。
　　3）注射用水：應符合2000中國藥典所收載的注射用水標準。

　　GMP對制藥用水制備裝置的要求
　　1、結構設計應簡單、可靠、拆裝簡便。
　　2、為便于拆裝、更換、清洗零件，執行機構的設計盡量采用的標準化、通用化、系統化零部件。
　　3、設備內外壁表面，要求光滑平整、無死角，容易清洗、滅菌。零件表面應做鍍鉻等表面處理，以耐腐蝕，防止生銹。設備外面避免用油漆，以防剝落。
　　4、制備純化水設備應采用低碳不銹鋼或其他經驗證不污染水質的材料。制備純化水的設備應定期清洗，并對清洗效果驗證。
　　5、注射用水接觸的材料必須是優質低碳不銹鋼（例如316L不銹鋼）或其他經驗證不對水質產生污染的材料。制備注射用水的設備應定期清洗，并對清洗效果驗證。
　　6、純化水儲存周期不宜大于24小時，其儲罐宜采用不銹鋼材料或經驗證無毒，耐腐蝕，不滲出污染離子的其他材料制作。保護其通氣口應安裝不脫落纖維的疏水性除菌濾器。儲罐內壁應光滑，接管和焊縫不應有死角和沙眼。應采用不會形成滯水污染的顯示液面、溫度壓力等參數的傳感器。對儲罐要定期清洗、消毒滅菌，并對清洗、滅菌效果驗證。
　　7、制藥用水的輸送
　　1）純化水和制藥用水宜采用易拆卸清洗、消毒的不銹鋼泵輸送。在需用壓縮空氣或氮氣壓送的純化水和注射用水的場合，壓縮空氣和氮氣須凈化處理。
　　2）純化水宜采用循環管路輸送。管路設計應簡潔，應避免盲管和死角。管路應采用不銹鋼管或經驗證無毒、耐腐蝕、不滲出污染離子的其他管材。閥門宜采用無死角的衛生級閥門，輸送純化水應標明流向。
　　3）輸送純化水和注射用水的管道、輸送泵應定期清洗、消毒滅菌，驗證合格后方可投入使用。
　　8、壓力容器的設計，須由有許可證的單位及合格人員承擔，須按中華人民共和國國家標準《鋼制壓力容器》（GB150-80）及“壓力容器安全技術監察規程”的有關規定辦理。

　　典型的純化水制備系統
　　反滲透法：反滲透法制備純水技術是60年代發展起來的新技術。由于它操作工藝簡單，除鹽和除熱源效率高，又比較經濟。《美國藥典》從19版開始收載此法，為制備注射用水的法定方法之一。
　　機制：反滲透是滲透的逆過程，是指借助一定的推力（如壓力差、溫度差等）迫使溶液中溶劑組分通過適當的半透膜從而阻留某一溶質組分的過程。

　　工藝流程
　　反滲透法制備注射用水的工藝流程為：原水→預處理→一級高壓泵→一級反滲透裝置→離子交換樹脂→二級高壓泵→二級反滲透裝置→純水

醫用注射劑純化水設備

　　設備選材安裝（藥品GMP實施與認證P168）（對于藥廠來說）
　　31條設備的設計、選型、安裝應符合生產要求，易于清洗、消毒或滅菌，便于生產操作和維修、保養并能防止差錯和減少污染。
　　32條與藥品直接接觸的設備表面應光滑、平整、易清洗或消毒、耐腐蝕不與藥品發生化學變化或吸附藥品。設備所用的潤滑劑、冷卻劑等不得對藥品或容器造成污染。
　　33條與設備連接的主要固定管道應標明管內物料名稱、流向。
　　34條純化水、注射用水的制備、儲存和分配應能防止微生物的滋生和污染。儲罐和輸送管道所用材料應無毒、耐腐蝕。管道的設計和安裝應避免死角、盲管儲罐和管道要規定清洗、滅菌周期。注射用水儲罐的通氣口應安裝不脫落纖維的疏水性除菌濾器。注射用水的儲存可采用80oC以上保溫、65oC以上保溫循環或4oC以下存放。


　　注射用水
　　檢查
　　1 pH值：應為5.0～7.0。
　　2氨：取本品50ml，加堿性碘化汞鉀試液2ml，放置15分鐘；如顯色，與氯化銨溶液（取氯化銨31.5mg，加無氨水適量使溶解并稀釋成1000ml）1ml，加無氨水48ml與堿性碘化汞鉀試液2ml制成的對照液比較，不得更深（0.00002%）。
　　3細菌內毒素：每1m中含內毒素量應小于0.25EU。
　　4氯化物、硫酸鹽與鈣鹽：取本品，分置三支試管中，每管各50ml一管中加硝酸5滴與硝酸銀試液1ml，二管中加氯化鋇試液2ml，三管中加草酸銨試液2ml，均不得發生渾濁。
　　5硝酸鹽：取本品5ml置試管中，于冰浴中冷卻，加10%氯化鉀溶液0.4ml與0.1%二苯胺硫酸溶液0.1ml，搖勻，緩緩滴加硫酸5ml，搖勻，將試管于50oC水浴中放置15分鐘，溶液產生的藍色與標準硝酸鹽溶液[取硝酸鉀0.163g，加水溶解并稀釋至100ml，搖勻，精密量取1ml，加水稀釋成100 ml，再精密量取10 ml加水稀釋成100 ml搖勻，即得（每1 ml相當于1μgNO3）]0.3ml，加無硝酸鹽的水4.7 ml，用同一方法處理后的顏色比較，不得更深（0。000006%）。
　　6亞硝酸鹽：取本品10ml，置納氏管中，加對氨基苯磺酰胺的稀鹽酸溶液（1→100）1ml及鹽酸萘乙二胺溶液（0.1→100）1ml，產生的粉紅色，與標準亞硝酸鹽溶液[取亞硝酸鈉0.750g（按干燥品計算），加水溶解，稀釋至100 ml，搖勻，精密量取1 ml，加水稀釋成100 ml，搖勻，再精密量取1 ml，加水稀釋成50 ml，搖勻，即得（每1 ml相當于1μgNO2）]0.2ml，加無亞硝酸鹽的水9.8ml，用同一方法處理后的顏色比較，不得更深（0.000002%）。
　　7二氧化碳：取本品25ml，置50ml具塞量筒中，加氫氧化鈣試液25ml，密塞振搖，放置，1小時內不得發生渾濁。
　　8易氧化物：取本品100ml，加稀硫酸10ml，煮沸后，加高錳酸鉀滴定液（0.02mol/L）0.10ml，再煮沸10分鐘，粉紅色不得完全消失。
　　9不揮發物：取本品100ml，置105oC恒重的蒸發皿中，在水浴上蒸干，并在105oC干燥至恒重，遺留殘渣不得過1mg。
　　10重金屬：取本品40ml，加醋酸鹽緩沖液（pH3.5）2ml與硫代乙酰胺試液2 ml，搖勻，放置2分鐘，與標準鉛溶液2.0ml加水38 ml用同一方法處理后的顏色比較，不得更深（0.00005%）。

　　滅菌注射用水
　　檢查
　　1 pH值：應為5.0～7.0。
　　2氨：取本品50ml，加堿性碘化汞鉀試液2ml，放置15分鐘；如顯色，與氯化銨溶液（取氯化銨31.5mg，加無氨水適量使溶解并稀釋成1000ml）1ml，加無氨水48ml與堿性碘化汞鉀試液2ml制成的對照液比較，不得更深（0.00002%）。
　　3細菌內毒素：每1m中含內毒素量應小于0.25EU。
　　4氯化物、硫酸鹽與鈣鹽：取本品，分置三支試管中，每管各50ml一管中加硝酸5滴與硝酸銀試液1ml，二管中加氯化鋇試液2ml，三管中加草酸銨試液2ml，均不得發生渾濁。
　　5硝酸鹽：取本品5ml置試管中，于冰浴中冷卻，加10%氯化鉀溶液0.4ml與0.1%二苯胺硫酸溶液0.1ml，搖勻，緩緩滴加硫酸5ml，搖勻，將試管于50oC水浴中放置15分鐘，溶液產生的藍色與標準硝酸鹽溶液[取硝酸鉀0.163g，加水溶解并稀釋至100ml，搖勻，精密量取1ml，加水稀釋成100 ml，再精密量取10 ml加水稀釋成100 ml搖勻，即得（每1 ml相當于1μgNO3）]0.3ml，加無硝酸鹽的水4.7 ml，用同一方法處理后的顏色比較，不得更深（0。000006%）。
　　6亞硝酸鹽：取本品10ml，置納氏管中，加對氨基苯磺酰胺的稀鹽酸溶液（1→100）1ml及鹽酸萘乙二胺溶液（0.1→100）1ml，產生的粉紅色，與標準亞硝酸鹽溶液[取亞硝酸鈉0.750g（按干燥品計算），加水溶解，稀釋至100 ml，搖勻，精密量取1 ml，加水稀釋成100 ml，搖勻，再精密量取1 ml，加水稀釋成50 ml，搖勻，即得（每1 ml相當于1μgNO2）]0.2ml，加無亞硝酸鹽的水9.8ml，用同一方法處理后的顏色比較，不得更深（0.000002%）。
　　7二氧化碳：取本品25ml，置50ml具塞量筒中，加氫氧化鈣試液25ml，密塞振搖，放置，1小時內不得發生渾濁。
　　8易氧化物：取本品100ml，加稀硫酸10ml，煮沸后，加高錳酸鉀滴定液（0.02mol/L）0.10ml，再煮沸10分鐘，粉紅色不得完全消失。
　　9不揮發物：取本品100ml，置105oC恒重的蒸發皿中，在水浴上蒸干，并在105oC干燥至恒重，遺留殘渣不得過1mg。
　　10重金屬：取本品40ml，加醋酸鹽緩沖液（pH3.5）2ml與硫代乙酰胺試液2 ml，搖勻，放置2分鐘，與標準鉛溶液2.0ml加水38 ml用同一方法處理后的顏色比較，不得更深（0.00005%）。
　　11其他：應符合注射劑項下有關的各項規定（中華人民共和國藥典2000版二部P附錄6）
